Apa Itu Selang Rekahan dan Ladang Minyak?

Dalam dunia eksplorasi dan produksi minyak dan gas yang penuh risiko, setiap komponen dalam rantai perpindahan fluida sangatlah penting. Diantaranya, selang sederhana sama sekali tidak sederhana; ini adalah jalur penyelamat yang direkayasa secara presisi dan tahan terhadap kondisi sulit untuk menjaga operasi tetap berjalan dengan aman dan efisien. SEBUAH Selang rekahan dan ladang minyak adalah peralatan khusus yang dirancang untuk mengalirkan berbagai media agresif—mulai dari cairan rekahan bertekanan tinggi dan lumpur pengeboran abrasif hingga air terproduksi dan minyak mentah—di bawah tekanan, suhu, dan tekanan dinamis yang ekstrem. Kegagalan satu selang dapat menyebabkan henti yang mahal, kejadian lingkungan, dan bahaya keselamatan yang parah. Memahami teknik di balik selang ini, mulai dari konstruksinya yang kokoh hingga standar ketat yang harus dipenuhi, sangat penting bagi para insinyur, spesialis pengadaan, dan operator lapangan. Panduan ini menggali komponen-komponen anatomi penting ini, menjelaskan kuncinya spesifikasi selang frac tekanan tinggi , pentingnya Sertifikasi selang frac API 7K , dan peran selang patah yang diperkuat kawat baja desain. Kami juga akan memberikan panduan praktis mengenai penerapan lapangan yang penting, seperti mengetahui kapan harus diatur waktunya penempatan selang pompa lumpur ladang minyak dan cara memilih yang benar selang pembuangan ladang minyak untuk mentransfer udara operasi. Dengan menggabungkan pengetahuan teknis yang mendalam dan kepraktisan di tingkat lapangan, artikel ini berfungsi sebagai sumber daya komprehensif bagi siapa pun yang bertanggung jawab untuk menentukan, memelihara, atau mengoperasikan aset-aset penting ini.

Anatomi Selang Frac Kinerja Tinggi

Ketahanan luar biasa dari selang patah berkualitas bukanlah suatu kebetulan; ini adalah hasil dari konstruksi berlapis yang cermat di mana setiap lapisan memiliki fungsi yang berbeda dan penting. Pada intinya, desain harus menyeimbangkan tuntutan yang tampaknya bertentangan: kekuatan besar dengan kelangsungan hidup, ketahanan terhadap bahan kimia dengan toleransi abrasi, dan umur panjang dengan bobot yang dapat diatur. Pendekatan multi-lapisan ini dimulai dengan tabung atau liner, lapisan paling dalam yang bersentuhan langsung dengan fluida yang dialirkan. Biasanya terbuat dari karet sintetis khusus atau senyawa poliuretan termoplastik yang diformulasikan untuk menahan degradasi dari bahan kimia, asam, dan proppant yang ditemukan dalam cairan fracking. Di sekeliling liner ini terdapat lapisan penguat, tulang punggung sebenarnya dari selang yang menentukan kapasitas menahan tekanannya. Di tempat selang patah yang diperkuat kawat baja Yang membedakannya, memanfaatkan beberapa spiral atau jalinan kawat baja berkekuatan tarik tinggi untuk menahan tekanan internal yang ekstrem dan menahan kelelahan yang berdenyut dari siklus pompa. Terakhir, lapisan penutup berperan sebagai garis pertahanan pertama terhadap lingkungan luar. Ini dirancang agar sangat tangguh, tahan terhadap pelapukan, ozon, radiasi UV, minyak, dan abrasi fisik akibat terseret di medan yang kasar, memastikan integritas tulangan penting di sekitarnya.

• Lapisan Dalam: Terbuat dari senyawa tahan minyak dan tahan abrasi seperti NBR, HNBR, atau poliuretan untuk melindungi dari bahan kimia cairan internal.
• Lapisan Penguat: Kawat baja berkekuatan tarik tinggi digulung secara heliks atau dikepang dalam beberapa lapisan untuk memberikan tekanan ledakan maksimal dan ketahanan lelah impuls.
• Penutup Pelindung: Lapisan luar yang kokoh dan tahan cuaca, sering kali terbuat dari karet sintetis seperti CR atau CSM, dirancang untuk tahan terhadap perlindungan di lapangan.
• Kelengkapan Akhir: Flensa baja tempa atau alat kelengkapan berulir terpasang dengan aman melalui swaging atau crimping untuk membentuk rakitan yang anti bocor dan berintegritas tinggi.

Menguraikan Metrik Kinerja Utama: Spesifikasi Selang Frac Tekanan Tinggi

Memilih selang yang tepat memerlukan pemahaman menyeluruh tentang selang tersebut spesifikasi selang frac tekanan tinggi . Metrik yang dipublikasikan ini hanyalah angka; mereka adalah jaminan batas kinerja dalam kondisi yang ditentukan. Spesifikasi yang paling penting adalah tekanan kerja (WP), tekanan kontinu maksimum yang dirancang untuk ditangani dengan aman oleh selang. Yang juga penting adalah tekanan ledakan minimum (MBP), yang biasanya merupakan kelipatan WP (misalnya 4:1), yang mewakili titik kegagalan akhir. Tekanan uji (TP) adalah tekanan yang diterapkan selama pengujian tahan pabrik, biasanya di atas WP tetapi di bawah MBP. Spesifikasi penting lainnya termasuk diameter dalam (ID), yang mempengaruhi laju aliran dan penurunan tekanan; radius tekukan, yang menunjukkan seberapa kencang selang dapat ditekuk tanpa membuat tulangan tertekuk atau rusak; dan kisaran suhu untuk media dan lingkungan sekitar. Menyesuaikan spesifikasi ini secara tepat dengan keluaran pompa Anda, sifat fluida, dan tata letak lokasi merupakan hal mendasar untuk pengoperasian yang aman dan andal.

Aplikasi Penting dan Panduan Penggantian

Keunggulannya secara teori terbukti dalam penerapan praktisnya. Dua penggunaan yang paling banyak diminati dan umum di lapangan menyoroti berbagai aspek kinerja selang dan siklus manajemen hidup. Di sisi tekanan tinggi, selang yang terhubung ke pompa lumpur dan pompa frac adalah arteri operasi, yang menangani cairan abrasif dan bertekanan tinggi. Di sisi volume tinggi, selang pembuangan untuk mengatur laju aliran udara besar yang diperlukan untuk operasi rekahan dan penanganan cairan, di mana tekanan mungkin lebih rendah namun ketahanan dan efisiensi aliran adalah kuncinya.

Sistem Pompa Lumpur: Detak Jantung Pengeboran

Selang pompa lumpur beroperasi di salah satu lingkungan yang paling berat, terus-menerus terkena denyut bertekanan tinggi dan lumpur pengeboran yang abrasif. Mengetahui kapan harus mengeksekusi sebuah penempatan selang pompa lumpur ladang minyak adalah keterampilan penting yang menyeimbangkan keselamatan dengan operasional ekonomi. Menunggu kegagalan besar bukanlah suatu pilihan. Indikator penempatan utama meliputi retakan yang terlihat atau abrasi parah pada penutup yang menampilkan kabel penguat, cetakan atau pembengkakan lokal yang menunjukkan cacat lapisan internal, kebocoran yang signifikan dan terus-menerus pada fitting, atau selang yang telah melampaui masa pakai yang disarankan berdasarkan siklus tekanan. Penempatan jadwal penempatan yang proaktif berdasarkan jam operasional dan inspeksi rutin yang terdokumentasi jauh lebih hemat biaya dibandingkan menangani waktu henti yang tidak direncanakan.

Perpindahan Udara dan Penanganan Cairan: Mengelola Volume Tinggi

Untuk pengoperasian seperti menyuplai air ke blender frac atau memindahkan air terproduksi, sering kali digunakan profil selang yang berbeda. Sebuah selang pembuangan ladang minyak untuk mentransfer udara dirancang untuk mengoptimalkan diameter dalam yang besar, hambatan aliran rendah, dan ketangguhan luar biasa terhadap tarikan dan ketebalan. Meskipun masih kokoh, penguatnya dapat menggunakan lapisan tekstil berkekuatan tinggi seperti poliester atau aramid sebagai pengganti, atau dikombinasikan dengan, kawat baja yang lebih ringan, sehingga menghasilkan selang yang lebih fleksibel dan terkadang lebih ringan yang cocok untuk penggunaan di tempat datar dalam jarak jauh. Spesifikasi utama di sini fokus pada ID untuk laju aliran, kemampuan hisap (jika digunakan pada saluran masuk pompa), dan ketahanan abrasi yang luar biasa pada penutupnya.

Pertanyaan Umum

Mungkinkah sering selang frac bertekanan tinggi harus diganti?

Tidak ada jawaban tunggal berdasarkan waktu, karena penggantian frekuensi bergantung pada siklus tekanan pengoperasian, sifat abrasif cairan, dan kondisi lingkungan. Praktik terbaiknya adalah mengikuti program pemeliharaan berbasis kondisi. Selang harus segera diganti jika pemeriksaan menunjukkan adanya kerusakan pada penutup yang menampilkan tulangan, cetakan, potongan dalam, atau karet yang membungkus/retak. Selain itu, produsen sering kali memberikan masa pakai yang direkomendasikan berdasarkan tekanan kerja maksimum dan siklus impuls. Mengganti selang secara proaktif sebagai bagian dari rencana pemeliharaan terjadwal, berdasarkan panduan pabrikan dan catatan pemeriksaan yang ketat, jauh lebih aman dan ekonomis daripada bertindak terhadap kegagalan.

Apa yang dimaksud dengan "faktor keamanan 4:1" pada selang?

Faktor keamanan 4:1 (atau rasio serupa seperti 3:1 atau 5:1) adalah prinsip desain yang penting. Artinya tekanan semburan minimum (MBP) selang empat kali lebih tinggi dari tekanan kerja diukur (WP). Misalnya, selang WP 10.000 PSI akan memiliki MBP minimal 40.000 PSI. Margin yang besar ini menyebabkan tekanan, potensi tekanan sistem yang terlalu rendah, kelelahan material seiring berjalannya waktu, dan tekanan yang tidak terduga. Ini adalah penyangga keamanan yang mendasar. Saat dimulai spesifikasi selang frac tekanan tinggi , faktor keamanan yang lebih tinggi umumnya menunjukkan produk yang dirancang lebih kuat dan konservatif.

Apa perbedaan antara selang "layflat" dan selang karet standar untuk transfer udara?

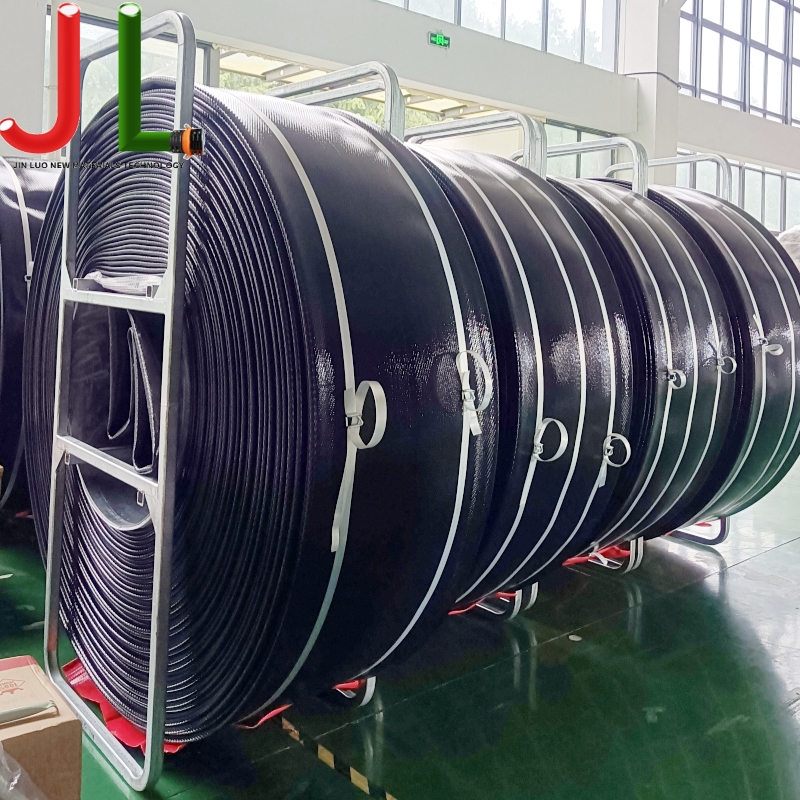

Selang pembuangan karet standar biasanya berbentuk bulat dan mempertahankan bentuknya saat kosong, seringkali dengan kawat spiral untuk mencegah keruntuhan saat dihisap. Selang layflat, sering digunakan sebagai selang pembuangan ladang minyak untuk mentransfer udara , dirancang agar fleksibel dan rata sepenuhnya saat kosong, membuatnya lebih mudah untuk digulung, diangkut, dan disimpan dalam jangka panjang. Selang layflat biasanya terbuat dari bahan PVC atau kain berlapis poliuretan. Selang ini sangat baik untuk saluran air sementara bervolume tinggi di atas tanah, namun umumnya memiliki tingkat tekanan yang lebih rendah dan ketahanan terhadap abrasi yang lebih rendah dibandingkan selang pembuangan karet putaran tugas berat yang dimaksudkan untuk layanan yang lebih permanen atau kasar.
