Bagaimana Cara Memilih Selang Rekahan dan Ladang Minyak yang Tepat untuk Operasi Tekanan Tinggi?

Memilih yang sesuai Selang rekahan dan ladang minyak adalah tugas yang sangat penting bagi infrastruktur pengeboran, manajer pengadaan, dan pengawas operasi lapangan. Selang ini mengangkut bahan abrasif, cairan bertekanan tinggi, dan bahan kimia korosif dalam kondisi ekstrem. Kegagalan pada rakitan selang dapat mengakibatkan hentinya waktu yang mahal, bahaya keselamatan, dan pelanggaran lingkungan. Panduan ini memberikan kerangka teknis untuk melontarkan konstruksi selang, standar kinerja, dan persyaratan spesifik aplikasi.

1. Pemahaman Lapisan Konstruksi Selang dan Ilmu Material

Kinerja apa pun Selang rekahan dan ladang minyak tergantung pada konstruksi multi-layernya. Selang bertekanan tinggi biasanya terdiri dari tiga lapisan utama: tabung, penguat, dan penutup. Setiap lapisan memiliki fungsi yang berbeda-beda, dan pemilihan material secara langsung berdampak pada ketahanan di bawah tekanan siklik dan media abrasif.

Saat dimulai selang rekahan bertekanan tinggi untuk rekahan hidrolik , perhatikan baik-baik sambungan tabungnya. Karet nitril (NBR) menawarkan ketahanan minyak yang sangat baik namun memiliki toleransi abrasi yang terbatas. Nitril terhidrogenasi (HNBR) memberikan ketahanan yang unggul terhadap cairan berbahan dasar minyak bumi dan suhu tinggi, menjadikannya pilihan yang lebih disukai untuk operasi rekahan jangka panjang di mana suhu cairan melebihi 200°F.

1.1 Perbandingan Lapisan Tulangan

Lapisan penguat menentukan tekanan semburan dan umur impuls selang. Penguatan kawat spiral memberikan kekuatan ledakan dan kekuatan tertinggi untuk selang diameter besar yang digunakan dalam armada rekah. Penguatan kawat jalinan menawarkan sinyal yang baik untuk saluran yang lebih kecil tetapi mungkin lebih cepat lelah pada siklus tekanan konstan. Tabel di bawah menguraikan perbedaan teknisnya.

2. Ketahanan Abrasi dan Kinerja Bahan Penutup

Dalam pengoperasian rekahan hidrolik, selang sering kali diseret melintasi permukaan berbatu, platform baja, dan tepian yang tajam. Bahan penutup bertindak sebagai garis pertahanan pertama terhadap kerusakan mekanis. Untuk selang ladang minyak tahan abrasi untuk gas serpih , penutup karet sintetis dengan kekuatan sobek yang tinggi (minimal 150 kN/m) sangat penting.

Produsen sering menggunakan SBR (styrene-butadiene rubber) atau CR (chloroprene rubber) untuk aplikasi standar. Untuk lingkungan dengan abrasi ekstrim, selang berlapis poliuretan menawarkan masa pakai tiga hingga lima kali lebih lama dibandingkan dengan penutup karet. Data lapangan menunjukkan bahwa penutup poliuretan mengurangi frekuensi penggantian sekitar 40% dalam aplikasi yang berfungsi tinggi seperti sambungan manifold yang retak.

3. Peringkat Tekanan dan Faktor Keamanan

Memahami peringkat tekanan merupakan hal mendasar dalam desain sistem yang aman. Setiap Selang rekahan dan ladang minyak harus memiliki tekanan kerja yang ditandai dengan jelas, yang biasanya 25% hingga 33% dari tekanan ledakan minimum. Faktor keamanan 4:1 atau 3:1 ini menyebabkan gangguan tekanan, kerusakan mekanis, dan degradasi material seiring berjalannya waktu.

Untuk aplikasi rekahan bertekanan tinggi, tekanan kerja yang umum adalah 15.000 psi, dengan tekanan meledak melebihi 60.000 psi. Insinyur juga harus mempertimbangkan peringkat siklus impuls, yang menunjukkan berapa banyak siklus tekanan yang dapat ditahan selang sebelum mengalami kegagalan kelelahan. Selang rekah yang berkualitas harus tahan terhadap minimal 200.000 siklus impuls pada tekanan kerja maksimum sesuai protokol pengujian ISO 6803.

4. Kompatibilitas Kimia dan Ketahanan Cairan

Cairan rekahan hidrolik mengandung campuran kompleks udara, proppant, pengurang korosi, biosida, dan penghambat kerak. Bahan tabung harus tahan terhadap degradasi kimia untuk mencegah pembengkakan, pengerasan, atau ekstraksi senyawa ke dalam aliran fluida. Selang rekah tahan bahan kimia untuk operasi pengasaman memerlukan senyawa tabung khusus.

Untuk perlakuan pengasaman yang melibatkan asam klorida atau asam fluorida, bahan tabung fluorokarbon (FKM) memberikan ketahanan tertinggi. Untuk cairan rekahan standar, HNBR menawarkan kombinasi seimbang antara ketahanan kimia dan stabilitas suhu. Di bawah ini adalah ringkasan pertimbangan kompatibilitas bahan kimia.

• HNBR (Nitril Terhidrogenasi): Cocok untuk solar, minyak mineral, dan sebagian besar cairan rekahan; kisaran suhu -40°F hingga 275°F.
• FKM (Fluorokarbon): Sangat baik untuk pengasaman dan aromatik hidrokarbon; kisaran suhu -20°F hingga 400°F; biaya lebih tinggi.
• NBR (Nitril): Baik untuk cairan berbahan dasar minyak bumi tetapi kompatibilitasnya terbatas dengan cairan suhu tinggi.
• UPE (Polietilen dengan Berat Molekul Sangat Tinggi): Ketahanan abrasi dan bahan kimia yang unggul untuk aplikasi khusus.

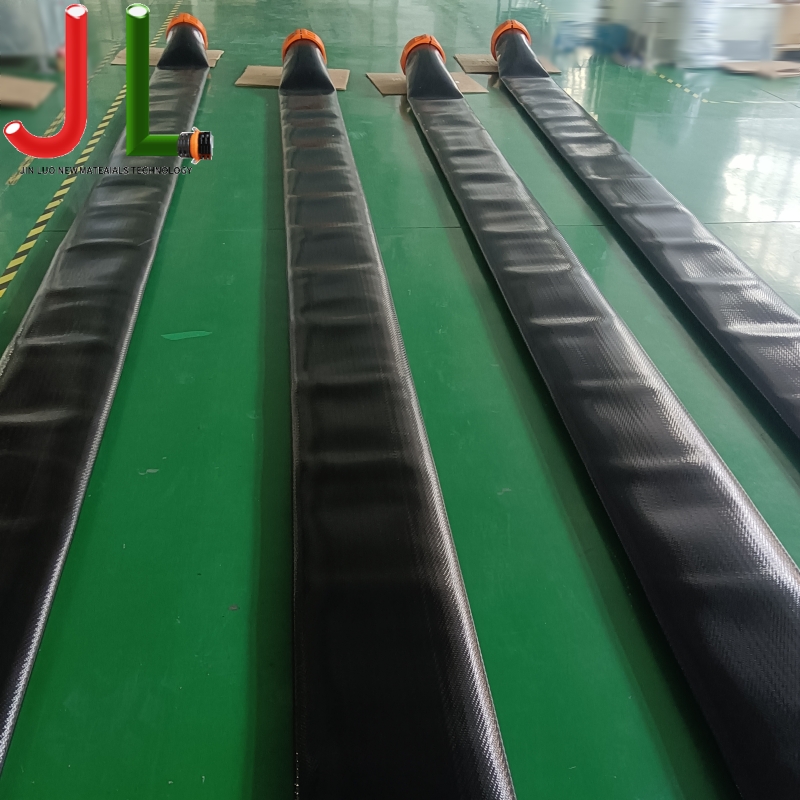

5. Akhiri Koneksi dan Integritas Perakitan

Rakitan selang hanya mencapai kepuasan. Untuk Majelis selang rekahan dan ladang minyak dengan serikat pekerja palu , teknik crimping yang tepat dan pemilihan sangat penting. Serikat palu (seperti Gambar 100, Gambar 1502, atau Gambar 206) adalah standar industri untuk sambungan rekahan bertekanan tinggi karena kemampuan sambungan cepat dan penerimaan yang Andal di bawah tekanan ekstrem.

Saat menentukan rakitan, verifikasi bahwa proses crimping memenuhi standar API 7K atau ISO 6803. Sambungan yang kurang berkerut dapat meledak karena tekanan, sedangkan sambungan yang terlalu berkerut dapat merusak lapisan tulangan, sehingga menimbulkan titik kegagalan yang tersembunyi. Pengujian pihak ketiga memastikan bahwa rakitan yang dikerutkan dengan benar mempertahankan 100% tekanan kerja terukur dan tekanan ledakan selang.

5.1 Spesifikasi Rakitan Utama

• Retensi Halangan: Minimal 90% tekanan semburan selang harus dicapai pada antarmuka kopling.
• Bahan Kopling: Baja karbon dengan lapisan seng atau epoksi untuk ketahanan korosi di lingkungan ladang minyak di luar ruangan.
• Ketertelusuran: Setiap perakitan harus menyertakan nomor seri dengan catatan data crimp untuk jaminan kualitas dan analisis kegagalan.

6. Standar Industri dan Persyaratan Sertifikasi

Kepatuhan terhadap standar industri yang diakui tidak dapat dinegosiasikan dalam operasi ladang minyak. API 7K adalah standar utama untuk selang pengeboran dan servis sumur, yang mencakup persyaratan desain, manufaktur, dan pengujian. Selang rekahan dan ladang minyak bersertifikat API 7K memastikan bahwa produk telah menjalani pengujian ledakan, impuls, dan tikungan yang ketat.

Standar tambahannya mencakup ISO 6803 untuk pengujian impuls, sertifikasi ABS untuk aplikasi lepas pantai, dan persetujuan MSHA untuk lingkungan pertambangan bawah tanah. Spesifikasi pengadaan harus secara eksplisit memerlukan laporan pengujian bersertifikat (CTR) untuk setiap batch, yang mendokumentasikan dimensi tekanan ledakan, kekuatan adhesi, dan verifikasi.

Pertanyaan yang Sering Diajukan (FAQ)

• T: Berapa masa pakai selang patah pada pengoperasian reguler?
  J: Dalam operasi rekahan biasa dengan siklus tekanan 200-300 per pekerjaan, selang berkualitas dengan tabung HNBR dan penguat kawat spiral dapat bertahan 3 hingga 5 tahun. Penggantian direkomendasikan bila penutup menunjukkan potongan yang terlihat, tulangan terbuka, atau setelah ditambahkan tekanan signifikan yang melebihi 110% tekanan kerja.
• T: Bagaimana cara menentukan ukuran selang yang tepat untuk operasi rekahan?
  A: Ukuran selang ditentukan oleh laju aliran dan persyaratan penurunan tekanan. Untuk sebagian besar aplikasi rekahan, diameter dalam 2 inci dan 3 inci merupakan standar untuk sambungan manifold, sedangkan selang 4 inci digunakan untuk saluran rudal. Gunakan perhitungan Darcy-Weisbach untuk memverifikasi bahwa penurunan tekanan tidak melebihi 10% tekanan kerja pada aliran maksimum.
• T: Apakah selang yang patah dapat diperbaiki jika rusak?
  J: Perbaikan lapangan tidak diperbolehkan untuk selang patah bertekanan tinggi sesuai API 7K. Setiap potongan atau abrasi yang menembus penutup luar dan menampilkan tulangan harus segera disingkirkan dari servis. Rakitan yang diperbaiki tidak dapat disertifikasi ulang ke peringkat tekanan aslinya.
• T: Apa perbedaan antara selang rekahan dan selang pengeboran putar?
  J: Selang rekah dirancang untuk memindahkan bubur abrasif dengan aliran tinggi dan bertekanan tinggi dengan siklus tekanan yang sering. Selang pengeboran putar (selang kelly) dirancang untuk putaran dan getaran terus menerus di lantai rig pengeboran. Mereka tidak bisa dipertukarkan; selang rekah biasanya memiliki penutup yang lebih tebal dan pola peletakan tulangan yang berbeda.

Referensi

• Institut Perminyakan Amerika. (2023). Spesifikasi API 7K: Peralatan Pengeboran dan Perawatan Sumur . Layanan Penerbitan API.
• Organisasi Internasional untuk Standardisasi. (2020). ISO 6803: Selang dan rakitan selang dari karet atau plastik - Uji impuls tekanan hidrolik tanpa pelenturan .
• Asosiasi Insinyur Korosi Nasional. (2022). NACE SP0472: Metode dan Kontrol untuk Mengaktifkan Retak Lingkungan Dalam Layanan pada Pengelasan Baja Karbon di Lingkungan Pengilangan Minyak Korosif .
• Masyarakat Insinyur Perminyakan. (2021). SPE 204215: Praktik Terbaik untuk Manajemen Selang Tekanan Tinggi dalam Operasi Rekah Hidraulik .
• Institut Energi. (2023). Kode Praktik Keselamatan Model EI Bagian 15: Area Klasifikasi untuk Instalasi yang menghubungkan Cairan Mudah Terbakar .
• Administrasi Keselamatan dan Kesehatan Kerja. (2022). OSHA 1910.269: Pembangkitan, Transmisi, dan Distribusi Tenaga Listrik — Persyaratan Integritas Selang .
