Selang Gas Layflat: Konstruksi, Peringkat Tekanan & Aplikasi

Apa Selang Gas Layflat Apakah dan Dimana Mereka Digunakan

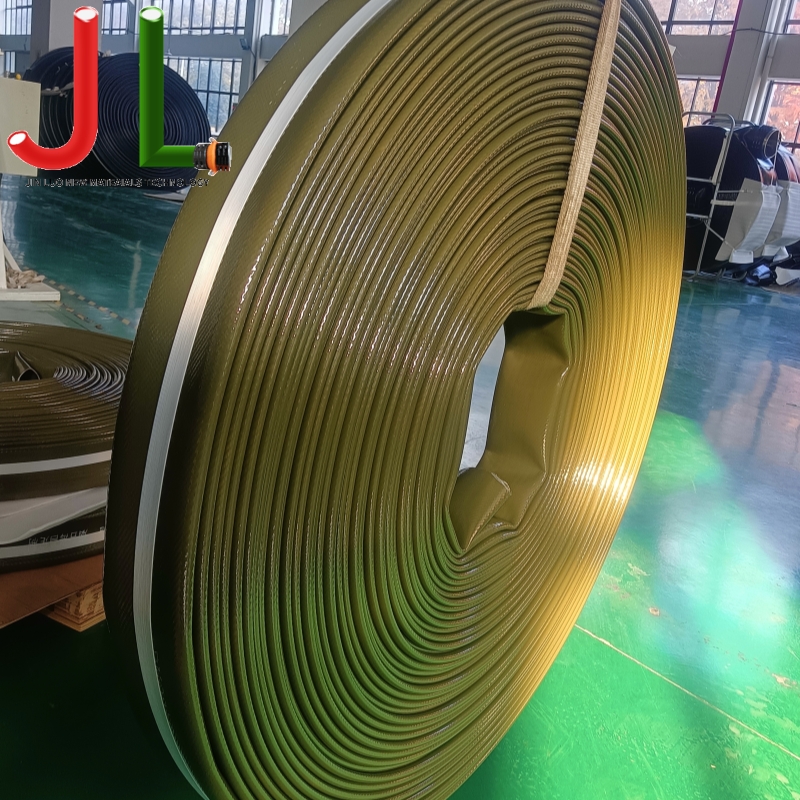

Selang layflat gas adalah saluran fleksibel dan dapat dilipat yang dirancang untuk mengalirkan media gas — termasuk LPG, gas alam, udara bertekanan, dan gas proses industri — di bawah tekanan yang terkendali. Tidak seperti pipa yang kaku, pipa ini akan runtuh saat kosong, sehingga memungkinkan penyimpanan yang ringkas, penerapan yang cepat, dan penggantian lapangan yang mudah. Penyimpanan profil datarnya merupakan keunggulan praktis yang menentukan : gulungan selang layflat sepanjang 100 meter menempati sebagian kecil dari ruang yang dibutuhkan oleh rakitan selang lubang bundar yang setara, menjadikannya pilihan yang lebih disukai di mana pun portabilitas dan kecepatan penerapan menjadi penting.

Area penerapan utama mencakup jalur pasokan gas sementara di lokasi konstruksi dan pertambangan, sambungan penghubung darurat selama pemeliharaan pipa, distribusi gas pertanian (terutama LPG untuk pengeringan dan pemanasan tanaman), pengaturan pembangkit listrik portabel, dan sistem retikulasi gas untuk acara atau festival. Dalam setiap kasus, selang harus menjaga integritas kedap gas pada berbagai tekanan, suhu, dan kondisi penanganan — persyaratan yang mendorong keputusan spesifikasi yang diuraikan di bawah ini.

Konstruksi: Bagaimana Selang Gas Layflat Dibangun

Selang gas layflat adalah struktur komposit, dan setiap lapisan memiliki fungsi berbeda. Memahami konstruksinya membantu pembeli mengevaluasi apakah suatu produk benar-benar cocok untuk layanan gas atau merupakan selang pembuangan air bekas — perbedaan yang membawa konsekuensi keselamatan nyata.

Ban Dalam

Lapisan dalam adalah permukaan yang bersentuhan dengan gas dan harus kompatibel secara kimia dengan gas spesifik yang dialirkan. Poliuretan termoplastik (TPU) merupakan pilihan standar untuk layanan gas LPG dan hidrokarbon karena permeabilitasnya yang rendah terhadap gas non-polar dan ketahanan terhadap pengembangan hidrokarbon. Pelapis EPDM digunakan untuk gas alam dan udara bertekanan yang juga memerlukan ketahanan ozon. Neoprene (CR) menawarkan jalan tengah untuk aplikasi layanan campuran. Laju perembesan — volume gas yang berdifusi melalui dinding pelapis per satuan luas per satuan waktu — merupakan parameter spesifikasi utama dan harus dikonfirmasi berdasarkan standar gas yang relevan, bukan diasumsikan dari data kompon karet umum.

Penguatan

Satu atau lebih lapisan kain tenun poliester atau nilon berkekuatan tinggi memberikan kapasitas menahan tekanan pada selang dan memberikan karakteristik penampang datar pada layflat saat kosong. Sudut tenunan dan berat kain menentukan batas tekanan kerja dan kecenderungan selang untuk meratakan dengan mulus tanpa tertekuk. Benang anti-statis dijalin ke dalam lapisan penguat pada selang yang ditujukan untuk layanan gas yang mudah terbakar, menghilangkan muatan elektrostatis yang dapat terakumulasi dari aliran gas dan menciptakan sumber penyulutan — suatu persyaratan yang diamanatkan dalam sebagian besar standar selang gas secara global.

Penutup Luar

Selubung luar melindungi tulangan dari degradasi UV, serangan ozon, abrasi pada permukaan tanah, dan kerusakan mekanis. Untuk layanan gas di luar ruangan, penutup yang distabilkan dengan sinar UV sangat penting — karet yang tidak terlindungi akan cepat terdegradasi jika terkena paparan sinar matahari secara terus-menerus, menyebabkan keretakan permukaan yang dapat merambat ke dalam menuju tulangan. Jadi lapisan luar kami menggunakan TPU. Penutup biasanya diwarnai untuk menunjukkan jenis layanan: kuning adalah kode warna yang diakui secara internasional untuk selang gas di sebagian besar pasar, meskipun standar lokal berbeda-beda dan harus selalu dikonfirmasi.

Peringkat Tekanan dan Rentang Suhu Kerja

Faktor keamanan minimal sebesar 4:1 tekanan meledak hingga bekerja adalah persyaratan dasar di sebagian besar standar selang gas. Untuk layanan gas yang mudah terbakar, beberapa standar memerlukan rasio 5:1. Pembeli harus meminta dokumentasi uji ledakan yang lengkap — bukan hanya nilai tekanan kerja — saat mengevaluasi pemasok, karena tekanan ledakan adalah bukti utama kualitas konstruksi sebenarnya.

Standar dan Persyaratan Sertifikasi yang Berlaku

Selang gas layflat tunduk pada persyaratan sertifikasi yang jauh lebih ketat dibandingkan selang air yang setara. Media gas menimbulkan risiko perembesan, mudah terbakar, dan penyalaan elektrostatis yang memerlukan validasi formal pihak ketiga, bukan hanya klaim spesifikasi pabrikan.

• EN 1762 (Eropa): Standar utama Eropa untuk selang karet dan rakitan selang untuk LPG dalam fase uap dan cair. Menentukan tingkat permeasi, hambatan listrik, tekanan ledakan, siklus impuls, dan persyaratan fleksibilitas suhu rendah. Penandaan CE berdasarkan Petunjuk Peralatan Tekanan (PED 2014/68/EU) diperlukan untuk selang yang digunakan dalam sistem gas di atas ambang batas tekanan tertentu.
• ISO 2928: Meliputi selang karet untuk LPG dalam fase cair dan gas, menyediakan metodologi pengujian yang diakui secara internasional yang mendasari banyak standar nasional di luar Eropa.
• AS/NZS 1869 (Australia/Selandia Baru): Mengamanatkan persyaratan konduktivitas listrik tertentu, batas perembesan, dan kriteria kinerja mekanis untuk rakitan selang LPG yang digunakan di wilayah tersebut. Sifat anti-statis diuji pada badan selang dan antarmuka kopling.
• ATEX / IECEx: Jika selang gas layflat dipasang di area berbahaya yang diklasifikasikan — termasuk banyak lingkungan petrokimia, pertambangan, dan lepas pantai — kepatuhan ATEX (EU) atau IECEx (internasional) untuk perakitan selang lengkap termasuk perlengkapan ujungnya wajib dilakukan untuk mencegah penyalaan elektrostatis.

Selalu minta nomor sertifikat tes yang sebenarnya dan lembaga penerbitnya , bukan salinan dokumen standar. Sertifikat harus mengidentifikasi konstruksi selang spesifik yang diuji, bukan kelompok produk generik, dan harus berada dalam masa berlaku sertifikasi.

Kelengkapan Akhir dan Kompatibilitas Kopling

Antarmuka kopling adalah sumber kebocoran gas yang paling sering terjadi pada sistem selang layflat. Badan selang bersertifikat yang dipasangkan dengan fitting yang tidak sesuai atau tidak dipasang dengan benar tidak memberikan jaminan keselamatan yang berarti. Pertimbangan utama dalam pemilihan pemasangan:

• Kompatibilitas bahan: Kuningan merupakan bahan fitting standar untuk layanan LPG dan gas alam. Perlengkapan paduan aluminium digunakan jika bobot merupakan prioritas tetapi harus dipastikan bebas dari kandungan tembaga di atas 70%, yang berisiko membentuk asetilida dengan gas yang mengandung asetilena. Perlengkapan baja tahan karat sesuai dengan lingkungan korosif.
• Rakitan tipe berkerut vs. penjepit: Fitting berkerut pabrik (swaged) mempertahankan cengkeraman radial yang seragam dan geometri segel gas yang konsisten. Perlengkapan penjepit yang dirakit di lapangan menimbulkan variabilitas — pengencangan yang berlebihan akan merusak ujung selang; pengetatan yang kurang memungkinkan terjadinya kebocoran mikro. Untuk layanan gas bertekanan, rakitan berkerut adalah standar profesional.
• Kontinuitas listrik pada kopling: Selang anti-statis memerlukan ikatan listrik yang harus dijaga melalui pemasangan ke peralatan yang terhubung. Pastikan bahwa desain kopling menyediakan kontak logam-ke-logam atau bahwa tali pengikat pembumian terpisah ditentukan jika diwajibkan oleh standar yang berlaku.
• Standar ulir dan peringkat tekanan: BSP, NPT, dan formulir benang metrik semuanya umum digunakan. Pencampuran standar ulir merupakan penyebab terdokumentasinya pemasangan ulir silang dan kebocoran selanjutnya. Konfirmasikan bentuk ulir yang digunakan pada peralatan tersambung sebelum menentukan alat kelengkapan ujung selang.

Instalasi, Inspeksi, dan Manajemen Kehidupan Layanan

Selang gas layflat memerlukan protokol pemeriksaan dan penggantian yang lebih disiplin dibandingkan selang air sejenis. Konsekuensi dari degradasi yang tidak terdeteksi jauh lebih serius, dan kerusakan kompon karet tidak selalu terlihat pada permukaan luar sebelum perembesan internal meningkat ke tingkat yang berbahaya.

1. Perhatikan interval penggantian wajib. Sebagian besar standar selang gas dan peraturan otoritas gas menetapkan masa pakai maksimum apa pun kondisinya — biasanya 5 tahun sejak tanggal pembuatan untuk selang LPG, dengan tanggal pembuatan tertera pada badan selang. Beroperasi di luar masa pakai yang disebutkan akan membatalkan sertifikasi dan perlindungan asuransi di sebagian besar yurisdiksi.
2. Lakukan pengujian kebocoran sebelum digunakan. Setelah penyambungan dan sebelum gas mengalir, berikan tekanan pada rakitan hingga tekanan kerja dan periksa semua sambungan dengan solusi pendeteksi kebocoran yang disetujui. Jangan gunakan nyala api atau air sabun biasa sebagai pengganti cairan deteksi yang telah dikalibrasi.
3. Lindungi dari paparan sinar UV dan ozon selama penyimpanan. Simpan selang dalam bentuk melingkar di tempat yang gelap dan kering, jauh dari motor listrik atau trafo, yang menghasilkan ozon. Serangan UV dan ozon mempercepat retaknya penutup bahkan pada selang yang tidak pernah diberi tekanan.
4. Jangan sekali-kali melewati tepi yang tajam atau melewati titik jepit. Selang layflat lebih rentan terhadap kerusakan penutup lokal dibandingkan selang lubang bundar bila terseret melewati tepi jalan, tepi jalan, atau di bawah ban kendaraan. Kerusakan pada penutup tidak langsung mengurangi kekencangan gas namun mempercepat degradasi tulangan dan mengurangi margin tekanan ledakan.
5. Segera pensiun jika ada kerusakan yang terlihat. Lepuh, delaminasi, kekusutan permanen, atau retak pada permukaan merupakan alasan untuk segera dihentikan layanannya. Jangan mencoba memperbaiki selang gas di lapangan; penggantian adalah satu-satunya respons yang sesuai terhadap kerusakan fisik.
